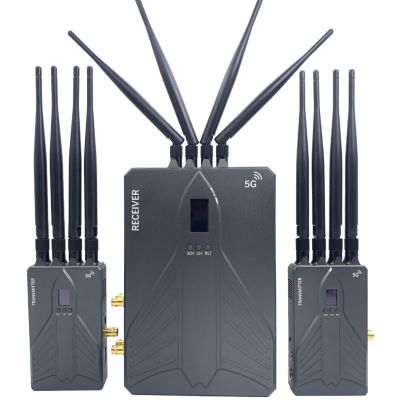

1：产品型号

     SIN-WF800TR2

2：产品特点

1. 两路无线高清图传系统，2发1收，两路发射共用一路无线信道，支持最高视频分辨率1080P/60Hz， 此系统基于5G无线网络技术进行传输的，并具有先进的4x4 MIMO技术，采用H.264编解码技术进行图像处理，图像更清晰，延时更低。

2. 设备支持SMPTE 259M、SMPTE 292M、SMPTE 372M、SMPTE 424M协议

3. 发射端支持双模式，无线点对点最远500米，并且可以实现电转光传输最远10km，兼容同品牌音视频传输设备。

4. 支持多套同品牌设备中继级联，可适应不同复杂应用场景

5. 设备工作在5.1-5.9GHz的SHF频段，采用OFDM-16QAM调制方式，可实现1080P的高清视频传输

6. 无线发射器接收器天线采用4x4 MIMO,高带宽，超低延时，可视条件下最大传输距离可达500米

7. 设备支持同时无线传输2路高清信号，2个发射器采用1个无线信道，抗干扰能力强

8. 设备具备11个无线频点，具备快速切换频点功能，切换频点的时候接收器输出视频不黑屏

9. 无线发射器最大功耗10W，无线接收器最大功耗13W

10. 无线发射器配备F970电池扣板，可用F970电池供电，也可通过标配的2PIN LEMO线连接V口电池的B口供电

11. 无线发射器具备多个安装孔，可通过热靴、怪手固定安装到各种类型摄像机上，无线发射器电源及信号线缆连接方便，不影响摄像操作及摄像机电源、信号线缆的连接

12. 无线接收器具备V型电池扣板，可安装V口电池供电，也可通过标配的LEMO电源适配器供电

13. 无线发射器、无线接收器支持7-36V宽电压输入，并具备电源保护功能，电源极性错误不会损坏设备

14. 无线发射器、接收器具备RJ45网络接口，支持发射器，接收器之间的网络透传功能，实现RTSP网络推流/拉流功能，支持网络控制功能

15. 无线发射器、接收器具备RS422/RS485接口，可设置串口波特率，支持RS422/RS485控制协议透传功能，支持各种云台摄像机的无线控制功能

16. 线发射器具备3.5mm TALLY OUT接口，可连接外置TALLY灯

17. 无线接收器具备RS232接口，可连接TALLY转换器实现无线TALLY功能

18. 无线发射器、接收器均具备USB接口，可以实现USB升级功能

19. 设备所有接口均通过了±6KV  ESD静电测试，设备工作稳定，不易损坏

20. 无线发射器、接收器均具备液晶屏，可方便的显示设备工作状态

21. 无线发射器可设置3种工作模式 高增益模式/低增益模式/拉流模式

22. 无线接收器具备扫频功能，可显示当前环境的无线信道的干扰情况，并显示最优的无线信道列表

23. 无线发射器、无线接收器支持视频转换功能，可以实现SDI IN，HDMI OUT或者HDMI IN,SDI OUT功能

24. 无线发射器具备HDMI与SDI视频输入口,支持以下视频格式：480i,576i,720p,1080i,1080p,1080psf。SDI接口具备优先级功能，优先传输SDI接口输入的视频

25. 无线接收器具备2路SDI视频输出口，2路HDMI视频输出口，两种接口能同时输出由无线发射器传送的视频信号与内嵌同步音频信号

26. 无线发射器天线接口采用保护结构设计，避免天线接口跌落损坏，天线拆装方便








3：参数介绍

项目	发射机Transmitter	接收机Receiver
工作频率	5.1~5.8GHz	5.1~5.8GHz
信道带宽	40MHz	40MHz
输入视频格式	HDMI1.4 480P@60Hz;576P@50HZ;720P@50/60Hz;  1080i@50/60Hz;1080P@25/30/50/60Hz; SDI:3G、HD、and SD-SDI;   SMTP-259/274/292/372/424/425;	/
输出视频格式	/	HDMI1.4 480P@60Hz;576P@50HZ;720P@50/60Hz; 1080i@50/60Hz;1080P@25/30/50/60Hz; SDI:3G、HD、and SD-SDI; SMTP-259/274/292/372/424/425;
发射功率	17dBm	/
接收灵敏度	/	≤-70dBm
接口	1*HDMI输入接口 (Type A母头) ；1*SDI输入接 口； 1*Tally输出接口； 1*2pin-Lemo电源接口；  4*天线接口 (RP-SMA公头) ；1*金属电源开关； 1*OLED显示屏； 3*按键； 1*NP-F970电池仓； 1*RS232/422接口；	2*SDI输出接口； 2*HDMI输出接口； 1* DB9(Tally输入接口)；4*天线接口(RP-SMA公头)； 1* 2pin-LEMO电源接口； 1*1000M-RJ45网口； 1*金属电源开关； 3*按键； 1*V型电池扣板;1*RS232/RS422接口; 1*OLED显示 屏；
供电电压范围	6-18V	6-18V
整机功耗	<10W	<20W
传输延时	<70ms	<70ms
传输距离	800米	800米
调制方式	OFDM
网络模式	点对点私有协议、  RTSP协议
音频格式	PCM采样率48KHz,位数16bit
视频压缩格式	HEVC/H.265
温度范围	-10°C  - 50°C (工作温度)；- 40°C - 80°C (存储温度)
