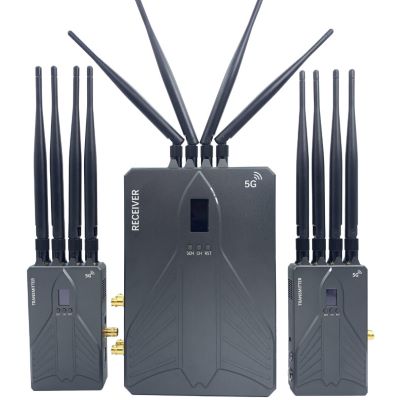

广播级2KM无线图传（2发1收） SIN-WF2000TR2
2023-07-03 admin
1：产品型号
SIN-WF2000TR2
2：产品特点
·HDMI/SDI 1080P@60Hz 2000米2发1收可穿墙无线图传
·支持同时无线传输2路高清信号，2个发射器采用1个无线信道，抗干扰能力强
·支持AES128位图像加密功能
·优异的穿透能力，通常情况能穿透6-7个房间、3层楼、2栋以上的建筑（环境不同略有差异）
·同时支持2套无线视音频传输，每路可达2公里
·采用H265编码技术，画质更高清，超低延时
·与同品牌音视频传输设备互联，可实现电转光传输最远100km
·支持内外置音频切换，支持Line-in, Line-out，支持外部线性音频输入输出
·支持RS232或RS422，实现对 RCP、CCU 或PTZ 摄像机控制，满足客户云台控制功能
·支持Tally功能
·支持HDMI和SDI的同时输出视频，且支持RTSP流同时输出
·接收端为1U形态，可通过网线，延长天线，可适应多种场景
·具有防护功能的无线视频信号传输装置
·可避免脱线的无线视频信号传输设备
·无线发射器天线接口采用保护结构设计，避免天线接口跌落损坏，天线拆装方便
3：技术参数
| 项 目 | 发射机Transmitter | 接收机Receiver |
| 工作频率 | 1.42~1.49GHz | 1.42~1.49GHz |
| 信道带宽 | 20MHz | 20MHz |
| 输入视频格式 |
HDMI1.4 480P@60Hz;576P@50HZ;720P@50/60Hz; 1080i@50/60Hz;1080P@25/30/50/60Hz; SDI:3G、HD、and SD-SDI; SMTP-259/274/292/372/424/425; |
/ |
| 输出视频格式 | / |
HDMI1.4 480P@60Hz;576P@50HZ;720P@50/60Hz; 1080i@50/60Hz;1080P@25/30/50/60Hz; SDI:3G、HD、and SD-SDI; SMTP-259/274/292/372/424/425; |
| 发射功率 | 33dBm | / |
| 接收灵敏度 | / | ≤-70dBm |
| 接口 |
1*HDMI输入接口（Type A母头）；1*SDI输入接口； 1*SDI输出接口 1*Tally输出接口；1*2pin-Lemo电源接口； 2*天线接口（RP-SMA公头）；1*金属电源开关； 1*OLED显示屏；2*按键； 1*NP-F970电池仓；1*RS232/422接口； |
2*SDI输出接口；2*HDMI输出接口； 1* DB9(Tally输入接口)；2*天线接口（RP-SMA公头）； 1* 2pin-LEMO电源接口；1*1000M-RJ45网口； 1*金属电源开关； 3*按键；1*V型电池扣板;1*RS232/RS422接口; 1*OLED显示屏； |
| 供电电压范围 | 7-36V | AC 220V |
| 整机功耗 | <12W | <13W |
| 传输延时 | <70ms | <70ms |
| 传输距离 | 2000米 | 2000米 |
| 调制方式 | OFDM | |
| 网络模式 | 点对点私有协议、 RTSP协议 | |
| 音频格式 | PCM采样率48KHz,位数16bit | |
| 视频压缩格式 | HEVC/H.265 | |
| 温度范围 | -10°C - 50°C (工作温度)；- 40°C - 80°C (存储温度) | |
